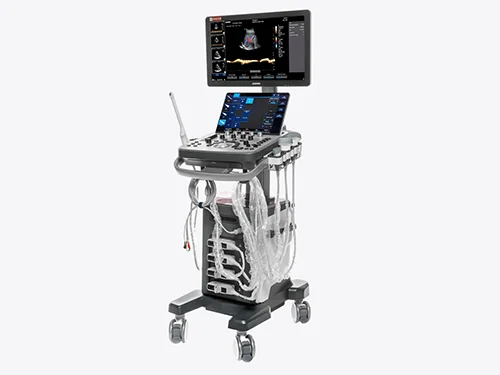

Ультразвуковая система Evoray USS 40

Позиционирование модели

EVORAY USS 40 занимает место расширенного универсального сканера в линейке стационарных систем EVORAY. Модель ориентирована на диагностические кабинеты и профильные отделения, где выполняются абдоминальные, сосудистые, кардиологические, акушерско-гинекологические и педиатрические исследования в ежедневном режиме.

По сравнению с USS 20, система USS 40 предлагает более развитые инструменты количественного анализа, расширенные автоматические измерения и повышенную гибкость настройки визуализации, что повышает клиническую ценность исследований и снижает зависимость результата от индивидуальных настроек оператора.

Платформа обработки изображений uSeed

Как и другие системы серии USS, EVORAY USS 40 построен на инновационной вычислительной платформе uSeed.

Формирование изображений происходит с использованием пользовательских метаданных. Изображения в платформе uSeed сохраняются в виде метаданных для последующей обработки с использованием технологии параллельных вычислений CPU + GPU. Многократно повышена производительность системы и частота кадров при формировании изображений.

Точность диагностики обеспечивают новейшие технологии адаптивной оптимизации, формируя четкие и детализированные изображения.

Высокоточные измерения достигаются за счет автоматического многократного увеличения изображения зоны интереса для прецизионной установки указателя Caliper (Измеритель) во вспомогательном всплывающем окне.

Качество визуализации и алгоритмы оптимизации

EVORAY USS 40 оснащён расширенным набором интеллектуальных алгоритмов обработки изображения, направленных на повышение диагностической точности:

• One Key Imaging Auto Optimization - автоматическая оптимизация изображения по нажатию одной клавиши,
• EFOV (Extended Field of View) - расширение сектора обзора на конвексных и микроконвексных датчиках, трапециевидное сканирование на линейных датчиках,
• Tissue Specific Imaging (TSI) - оптимизация изображения в зависимости от визуализируемой ткани. Интеллектуальная адаптация алгоритма шумоподавления, автоматическая дифференцированная обработка различных зон: ткань органа, граница структур, анэхогенные участки.
• Tissue Harmonic Imaging (THI) - тканевая гармоника обеспечивает повышение качества визуализации.
• Frequency Composite Imaging (FCI) - частотный компаундинг обеспечивает повышение качества визуализации за счет объединения в одно изображение нескольких изображений, полученных на разных частотах излучения.
• Наличие 3 опорных частот в основном режиме и 4 в режиме гармонического сигнала обеспечивают возможность для получения качественного изображения на разных глубинах исследований,
• HPRF (высокая частота повторения импульсов) обеспечивает измерение более высоких скоростей кровотока на глубине
• RawData – возможность работы с «сырыми данными», изменение параметров визуализации на замороженном изображении
• 8 скоростей воспроизведения кинопетель

Spatial Composite Imaging

SCI - пространственный компаундинг обеспечивает подавление артефактов при исследовании.

Speckle Reduction Imaging

SRI - режим подавления зернистости в В-изображении

Zclear

Zclear - отслеживание специфические сигналы от различных краев ткани в режиме реального времени для улучшения границы и контура, одновременно отслеживая каждый пиксель для оптимизации сигнала от ткани; эффективно устраняет шум и идеально формирует изображения границ ткани и двумерную визуализацию с улучшенным контрастом

Диагностические режимы и автоматизация

EVORAY USS 40 поддерживает полный спектр режимов ультразвуковой диагностики:

• Цветовой, энергетический и направленный энергетический допплер
• Цветовой и энергетический допплер
• Панорамное сканирование и EFOV (Extended Field of View)
• Компрессионная эластография
• Автоматизированные измерения (IMT, Auto EF, сосудистые индексы и др.)

Расширенные автоматические функции позволяют ускорить исследования и обеспечить воспроизводимость результатов, особенно при сосудистых и кардиологических обследованиях.

M-режим, анатомический M-режим

3D/4D-визуализация

Тканевой допплер (TDI)

B-режим, 2B / 4B







Датчики и конфигурация

Стационарная архитектура EVORAY USS 40 предусматривает одновременное подключение до четырёх датчиков. Система совместима с широкополосными многочастотными датчиками:

Конвексный 3C5PDS (1,0–7,5 МГц, 128 элементов, угол 72°)

Клинические применения:

• Абдоминальные исследования (печень, желчный пузырь, поджелудочная железа)
• Акушерство и гинекология
• Педиатрическая абдоминальная диагностика
• Урология (почки, мочевой пузырь)
• Исследование тазового дна
• Легочная диагностика

Линейный 7L4PDS (4,2–15 МГц, 128 элементов, ширина 38 мм)

• Поверхностные органы (щитовидная железа, молочные железы)
• Диагностика периферических нервов
• Сонография сонных артерий
• Поверхностные структуры
• Мышечно-скелетная система (MSK)
• Педиатрическая абдоминальная диагностика
• Ортопедическая диагностика
• Сосудистая диагностика
• Исследование яичек
• Легочная диагностика

Микроконвексный 6C1PDS (3,5–12 МГц, 128 элементов)

• Педиатрическая абдоминальная диагностика
• Педиатрическая кардиология
• Транскраниальная диагностика у детей

Трансвагинальный 6E1PDS (2,5–13 МГц, 128 элементов, угол 159°)

• Гинекология и акушерство
• Диагностика предстательной железы
• Исследование тазового дна

Фазированный 3P2PA (1,0–6,5 МГц, 64 элемента, угол 90°)

• Кардиология взрослых
• Педиатрическая кардиология
• Транскраниальная диагностика (TCI)
• Абдоминальные исследования

4D датчик 4V4CDS (1,6–8 МГц, 128 элементов, угол 77°)

• 3D/4D акушерская диагностика
• 3D визуализация абдоминальных структур

Это позволяет формировать конфигурацию аппарата под задачи конкретного отделения без компромиссов по функциональности .

Эргономика и организация рабочего места

Рабочее место врача в EVORAY USS 40 спроектировано для длительной клинической эксплуатации:

• 21,5″ медицинский LCD-монитор с высоким разрешением и регулируемым углом наклона до 90 ;
• 13,3″ сенсорный командный дисплей с регулировкой угла наклона;
• эргономичная панель управления с электроприводом регулировки по высоте;
• удобное расположение зоны TGC;
• встроенный подогреватель геля, держатели кабелей и развитые интерфейсы подключения.

В сумме это формирует уровень удобства и оснащения, который не встречается в аппаратах такого класса: мониторы с диагональю 21,5” и 13,3” дюйма, а также электропривод консоли - это отличительные черты моделей классом выше.

Работа с данными и интеграция

EVORAY USS 40 полностью поддерживает стандарт DICOM 3.0, включая:

• Хранилище DICOM - отправка изображения и данных о пациенте на сервер для удаленного хранения
• Печать DICOM - отправка изображений на печать на удаленный принтер сервера DICOM
• Рабочий список DICOM - для запроса/извлечения хранящейся на сервере информации о пациенте
• DICOM MPPS - для отправки статуса исследования пациента на сервер MPPS, позволяет другим системам своевременно получать информацию о статусе исследования
• Запрос/извлечение DICOM - извлечения данных о пациенте с сервера для получения данных по другим исследованиям по данному пациенту
• Структурированный отчет - отправка на сервер DICOM структурированного отчета с изображениями

Это обеспечивает бесшовную интеграцию системы в информационную инфраструктуру клиники.

Области клинического применения

EVORAY USS 40 применяется в следующих направлениях:

1. Исследование органов брюшной полости и забрюшинного пространства (печень, почки, селезенка, желудок и кишечник, поджелудочная железа, мочевой пузырь, желчный пузырь и т.д.)
2. Сосудистые исследования
3. Исследование структуры и функции сердца (эхокардиография)
4. Акушерство и гинекология
5. Исследования малых и поверхностных органов (щитовидная железа, лимфатические узлы и т.д.)
6. Исследование мягких тканей, мышц, сухожилий, связок
7. Исследование нервной системы
8. Исследование головного мозга
9. Исследование плевральной полости

Ключевые преимущества EVORAY USS 40

• обеспечьте точность диагностики: новейшие технологии адаптивной оптимизации формируют четкие и детализированные изображения
• обеспечьте точность измерений: автоматическое многократное увеличение изображения зоны интереса для прецизионной установки указателя Caliper во вспомогательном всплывающем окне для проведения высокоточных измерений,
• облегчите работу Ваших специалистов, в том числе имеющих небольшой опыт проведения УЗИ за счет того, что сканер имеет интуитивно понятный интерфейс, удобное управление режимами и настройками,
• обеспечьте на многие годы непрерывную работу кабинета УЗИ, забудете о ремонтах и выхода из строя как датчиков, так и самого сканера: блоки и узлы сканера разработаны с учетом специфики врачебной практики и рассчитаны на длительное использование
• расширьте спектр оказываемых услуг по УЗИ за счет возможность работы с широким спектром датчиков для исследования различных анатомических областей,
• снимите с себя заботу о техническом обслуживании сканера благодаря наличию у компании EVORAY собственной сервисной службы в различных городах страны!
